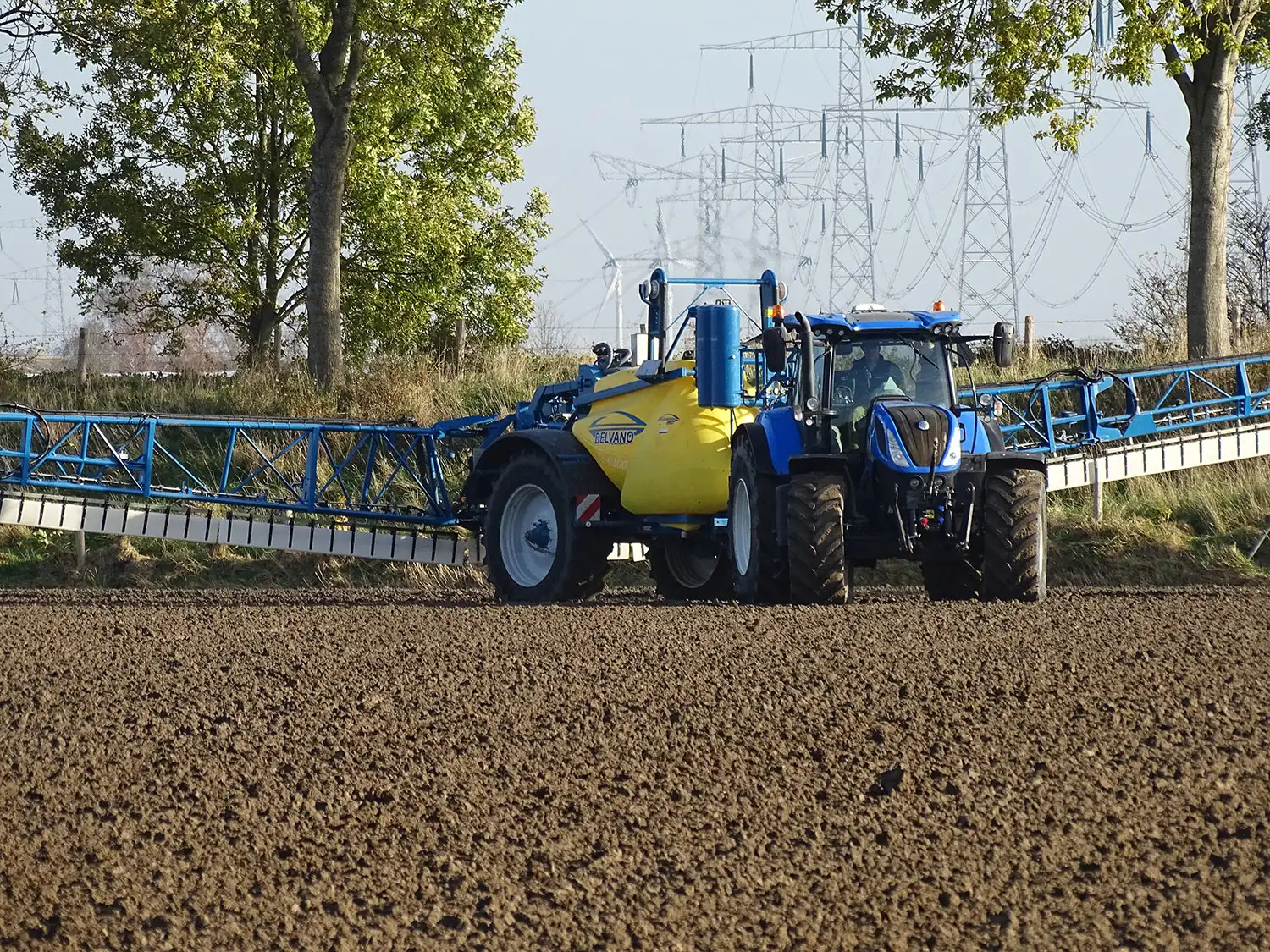

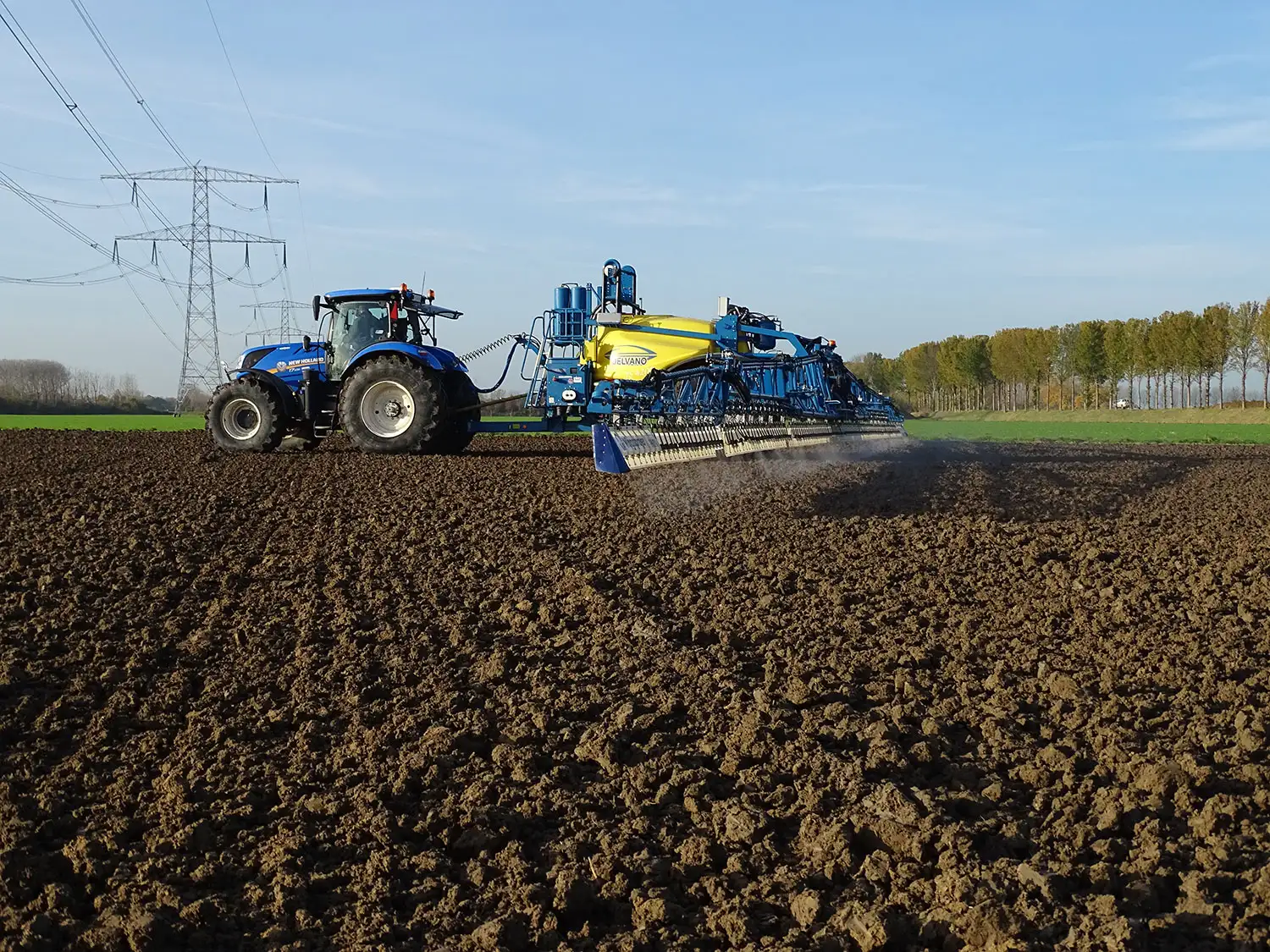

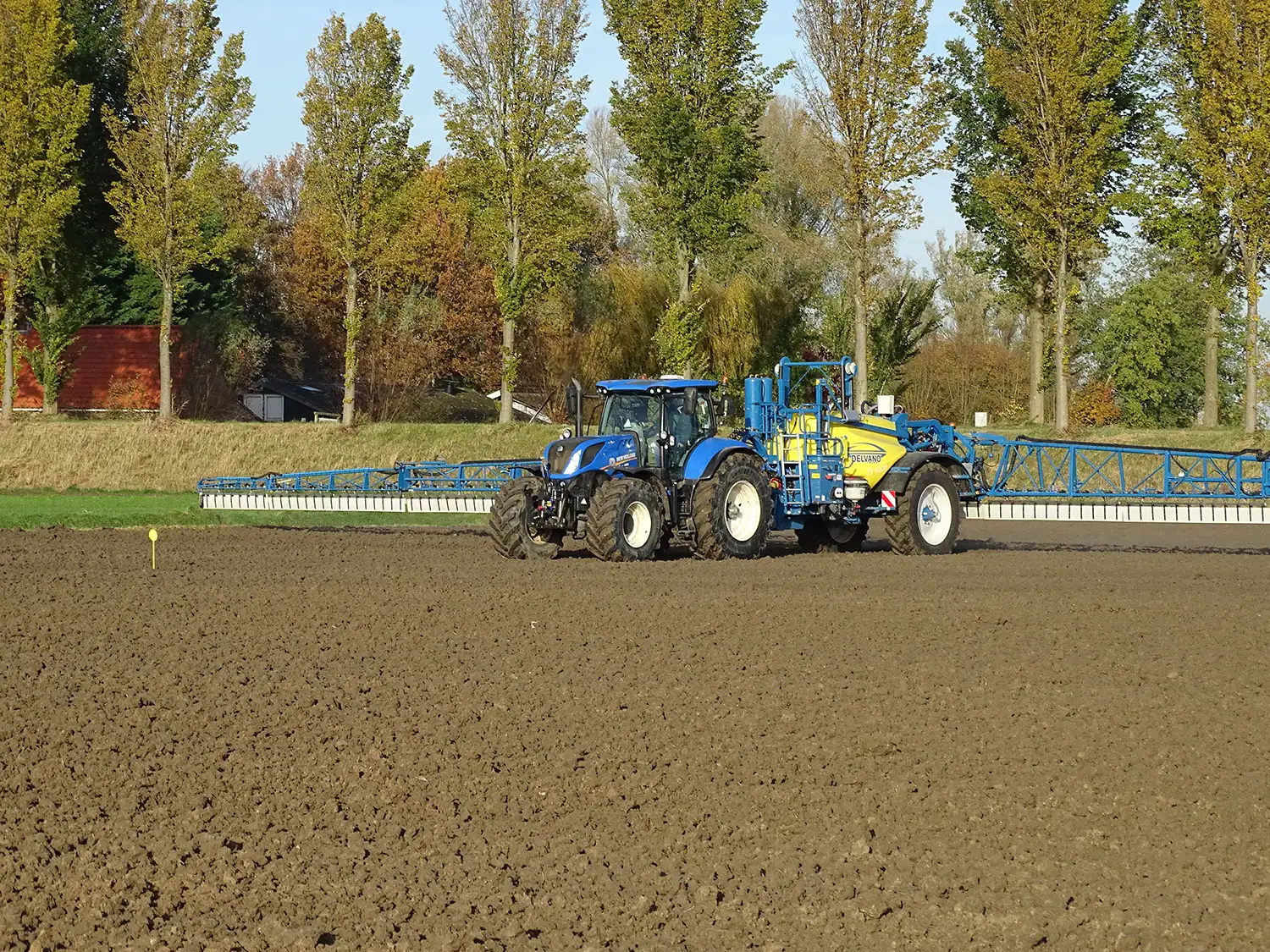

TS getrokken veldspuit

De TS-serie getrokken spuiten van Delvano bestaat uit modellen met spuitbreedtes van 27 tot 52 meter met tankgroottes van 3600, 4200, 5200 of 6000 liter. De spuitmachines zijn zeer stabiel en altijd spoorvolgend.

Bediening van de spuit vindt plaats door de joystick en het 7” of 15” touchscreen in de cabine van de trekker, waarmee alle spuitfuncties te bedienen zijn.

De TS-serie getrokken veldspuiten is ontworpen om tegemoet te komen aan de professionele teler of loonwerker en voldoet aan alle wettelijke eisen. Door de vele opties zoals automatische vlakstelling, automatische sectieschakeling, middelinjectie en Auto Eco Clean spoelsysteem is de getrokken veldspuit van Delvano een zeer complete veldspuit.

Besturing

De getrokken veldspuiten van de TS-serie zijn uitgevoerd met fuseebesturing. Deze wordt aangestuurd door middel van een gyroscoop. Deze gyroscoop wordt in de cabine gemonteerd, en zorgt voor een perfecte spoorvolging.

Vanwege de Europese voertuigeisen zijn de machines uitgerust met een zware as met 10-gaats wielnaven. Daarnaast is de machine uitgerust met luchtremmen met grote remtrommels. De luchtreminstallatie is ook voorzien van ALR (Lastafhankelijk remventiel), waardoor de agressiviteit van de rem automatisch aangepast wordt aan het gewicht, dus aan de tankinhoud van de machine.

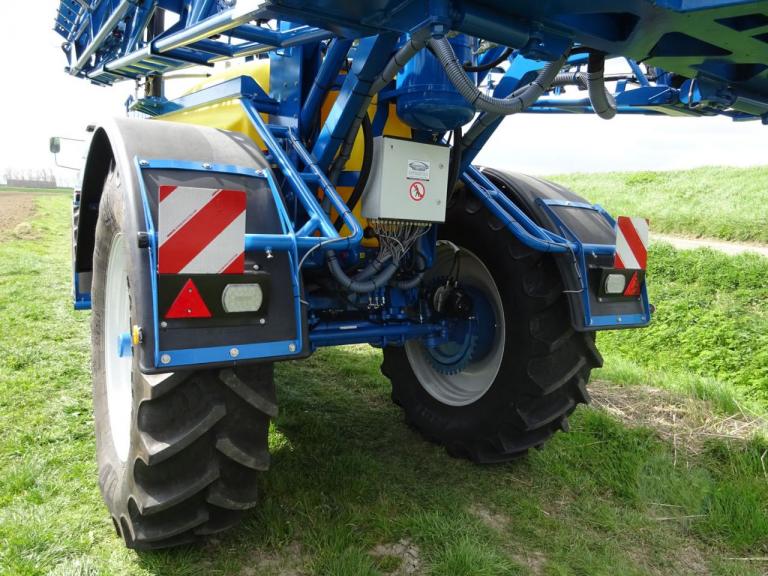

Standaard is de machine voorzien van een hydraulisch geveerde as welke in- en uitschakelbaar is middels het touchscreen. De dissel is hydraulisch geveerd en in hoogte verstelbaar. Het hydraulisch systeem van de spuitmachine kan eventueel door load-sensing aangestuurd worden.

Spuitsysteem

De spuitpomp is een enkelvoudige Annovi Reverberi pomp met capaciteiten van 330, 380, 410 of 460 liter per minuut, afhankelijk van de tankgrootte en de spuitboombreedte. Standaard kan de machine bediend worden met twee handbediende kranen voor de zuigzijde en de perszijde van de pomp.

Optioneel, als de machine uitgevoerd wordt met Auto-Eco-Clean, wordt er een elektrische tandemkraan gemonteerd. Hierdoor kan het vul- en spoelproces geheel automatisch verlopen.

Aan de linkerzijde van de veldspuit is een in hoogte regelbare ARAG fustreiniger gemonteerd met een inhoud van 35 liter.

Spuitpomp

De spuitpomp bevind zich onder het plateau

Display en tandemkraan

Aan de linkerzijde van de machine bevindt zich het digitale display met de elektrische tandemkraan

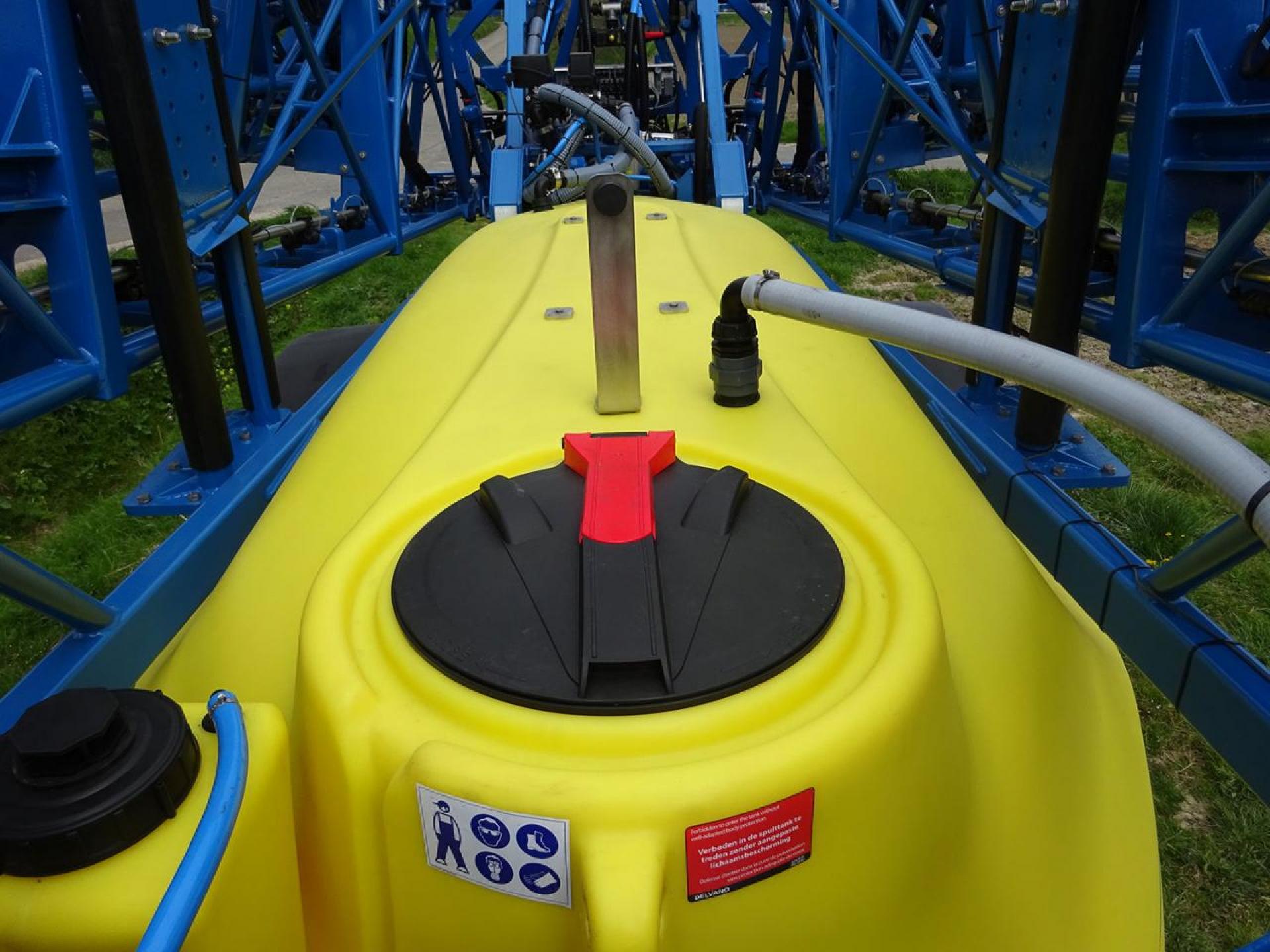

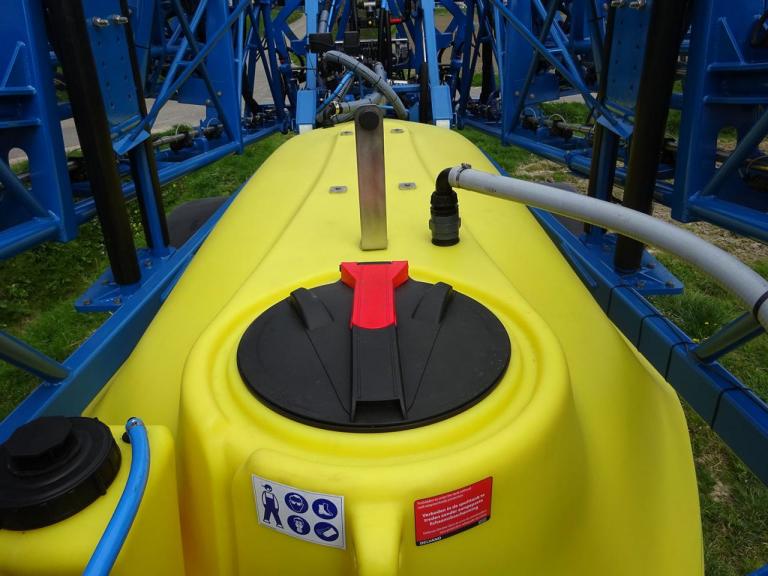

Vulopening tank

De vulopening van de tank kan optioneel worden uitgevoerd met een extra fustreiniger

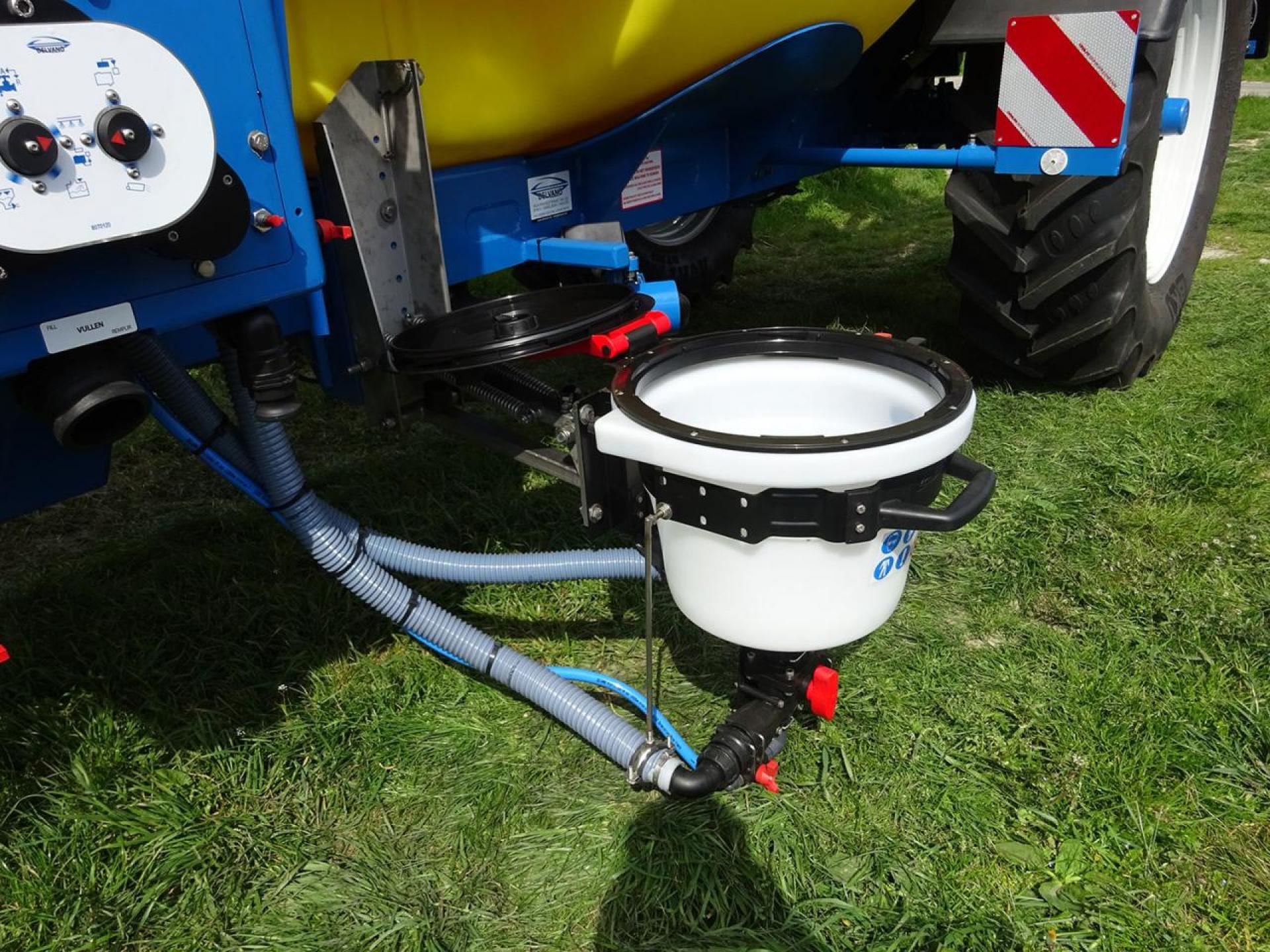

fustreiniger getrokken veldspuit

De fustreiniger is in hoogte verstelbaar en heeft een goed oplossend vermogen

Toegang tot de tank

Het vulplateu is bereikbaar via een uitschuifbare trap. Optioneel is een extra fustreiniger in het mangat van de spuittank leverbaar, waardoor de middelen in de tank kunnen worden toegediend op het plateau.

De machines hebben standaard een enkelzijdige groothoek-aftakas en kunnen optioneel worden uitgevoerd met een hydraulische steunvoet.

Bandendrukwisselsysteem

De bediening van het bandendrukwisselsysteem is geïntegreerd in het touchscreen. Optioneel kunnen de assen van de getrokken veldspuiten doorboord worden, zodat een eventueel bandendrukwisselsysteem eenvoudig gemonteerd kan worden en de luchtslang niet om de band heen loopt.

In het veld wordt de bandenspanning eventueel automatisch aangepast afhankelijk van de tankinhoud. Het systeem is zodanig in te stellen dat de banden automatisch worden opgepompt op het moment dat de spuitbomen worden dichtgevouwen.

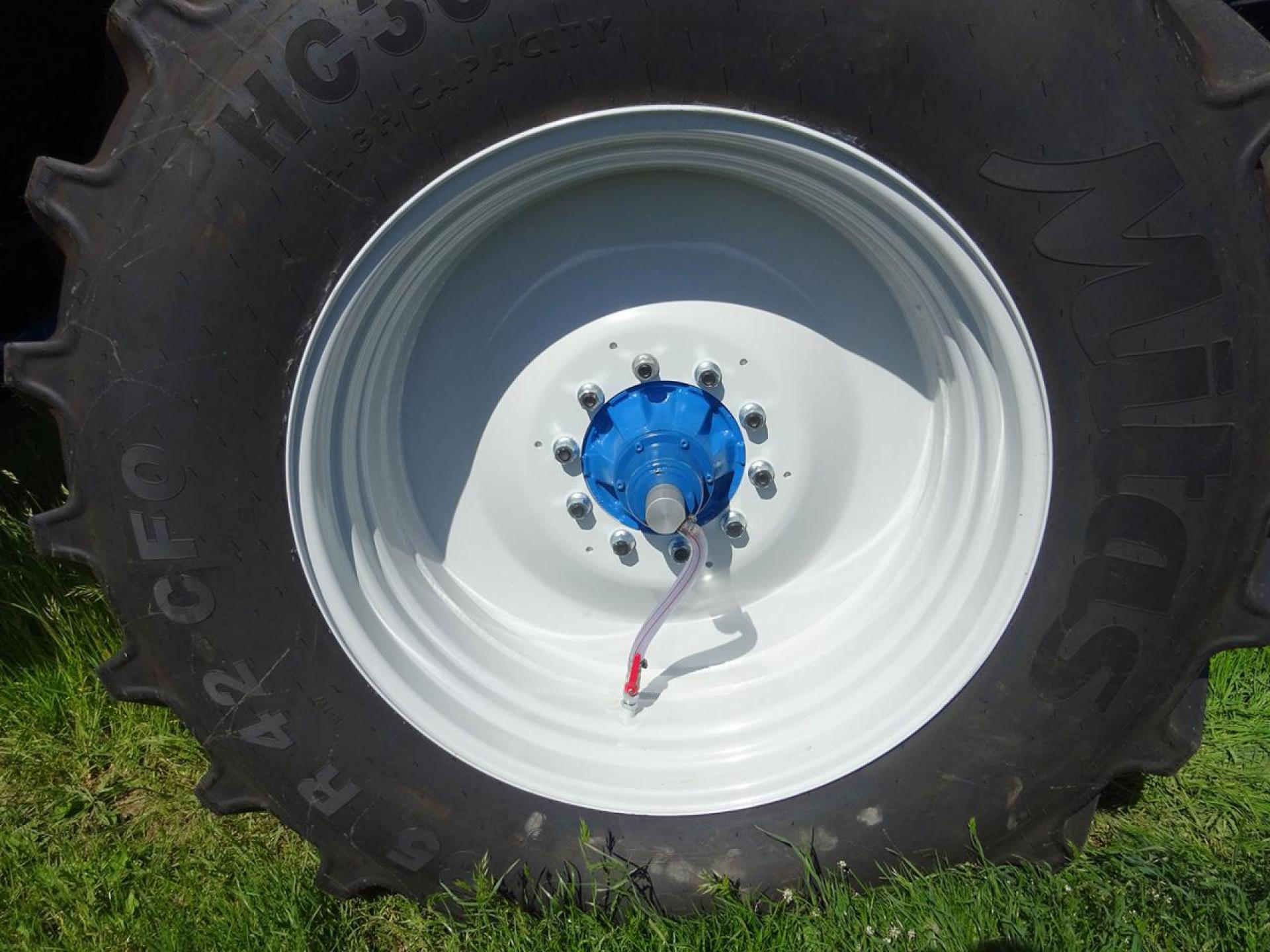

Doorboorde as

Doorboorde assen voor het bandendrukwisselsysteem

Opties

Wingssprayer

Met Wingssprayer wordt de driftreductie naar het oppervlaktewater beperkt met 99% tijdens gewasbeschermings werkzaamheden.

Dynamic-Pulse spray

Met Dynamic-Pulse-Spray systeem wordt elke dop pulserend aangestuurd waardoor overdosering en overlap beperkt kan worden.

Geometrie Variabel

Spuitbomen links en rechts onafhankelijk van elkaar op trekken of laten zakken in V-vorm om obstakels te vermijden.

MagGrow

Spuittechniek met het uitgangspunt dat magnetische velden invloed hebben op de fysische eigenschappen van spuitvloeistof en spuitdruppels.

Middeleninjectie

Middeleninjectie heeft vele voordelen ten aanzien van het milieu, zoals het reduceren van de vervuiling omdat leegspuiten en het reinigen van de tank niet meer nodig is.

Airtec

Met Airtec hoeven er minder liters per hectare verspoten te worden en geeft betere gewasbedekking. Daarnaast is het systeem ook nog eens minder mileubelastend.

Auto-Eco-Clean

Met het Auto-Eco-Clean spoelprogramma wordt het spuitcircuit efficiënt gereinigd met zo min mogelijk water.

Varioselect

Met Varioselect worden de spuitdoppen elektrisch bediend en kunnen de doppen via het touchscreen worden gekozen, zonder de dophouder te hoeven verdraaien.

Media

Productspecificaties

Model TS3600 TS4200 TS5200 TS6000
Standaard tankinhoud3600 liter4200 liter5200 liter6000 liter
Inhoud schoonwatertank470 liter500 liter470 liter500 liter
Spuitboombreedte27-40 meter27-40 meter27-52 meter27-52 meter
Spuitboomhoogte50-270 centimeter50-270 centimeter50-270 centimeter50-270 centimeter
Spuitboomhoogte optioneel30-250 centimeter30-250 centimeter30-250 centimeter30-250 centimeter
BoomophangingParallellogram met DMS of 1-puntsophanging Parallellogram met DMS of 1-puntsophanging Parallellogram met DMS of 1-puntsophanging Parallellogram met DMS of 1-puntsophanging
SpuitsysteemContinue doorstroomsysteem met lucht- of elektrische afsluitbare doppen Continue doorstroomsysteem met lucht- of elektrische afsluitbare doppen Continue doorstroomsysteem met lucht- of elektrische afsluitbare doppen Continue doorstroomsysteem met lucht- of elektrische afsluitbare doppen
Aantal sectiesNaar keuze Naar keuze Naar keuze Naar keuze
SpuitpompAR330 voor mengen, spuiten en vullen (optioneel AR380, AR410 of AR460) AR330 voor mengen, spuiten en vullen (optioneel AR380, AR410 of AR460) AR380 voor mengen, spuiten en vullen (optioneel AR410 of AR460) AR380 voor mengen, spuiten en vullen (optioneel AR410 of AR460)
Capaciteit spuitpomp330 (optioneel 380, 410 of 460) liter per minuut330 (optioneel 380, 410 of 460) liter per minuut380 (optioneel 410 of 460) liter per minuut380 (optioneel 410 of 460) liter per minuut
VulpompOptioneel Optioneel Optioneel Optioneel
Capaciteit vulpomp700 liter per minuut700 liter per minuut700 liter per minuut700 liter per minuut
FustreinigerArag (35 liter) of eenvoudige fustreiniger in mangat Arag (35 liter) of eenvoudige fustreiniger in mangat Arag (35 liter) of eenvoudige fustreiniger in mangat Arag (35 liter) of eenvoudige fustreiniger in mangat
Filters1 aanzuigfilter 2,5" en 1 zelfreinigend persfilter 1,5" (Optioneel 2 aanzuigfilters 2,5" en 1 zelfreinigend persfilter 3") 1 aanzuigfilter 2,5" en 1 zelfreinigend persfilter 1,5" (Optioneel 2 aanzuigfilters 2,5" en 1 zelfreinigend persfilter 3") 1 aanzuigfilter 2,5" en 1 zelfreinigend persfilter 1,5" (Optioneel 2 aanzuigfilters 2,5" en 1 zelfreinigend persfilter 3") 1 aanzuigfilter 2,5" en 1 zelfreinigend persfilter 1,5" (Optioneel 2 aanzuigfilters 2,5" en 1 zelfreinigend persfilter 3")
BedieningTouchscreen 7" (optioneel 15") met joystick Touchscreen 7" (optioneel 15") met joystick Touchscreen 7" (optioneel 15") met joystick Touchscreen 7" (optioneel 15") met joystick
SpuitcomputerGeïntegreerd in touchscreen Geïntegreerd in touchscreen Geïntegreerd in touchscreen Geïntegreerd in touchscreen
SpoorbreedteVast spoor 1,80 tot 2,25, afhankelijk van bandbreedte Vast spoor 1,80 tot 2,25, afhankelijk van bandbreedte Vast spoor 1,80 tot 2,25, afhankelijk van bandbreedte Vast spoor 1,80 tot 2,25, afhankelijk van bandbreedte
GPS systeem (optioneel)Trimble XCN1050, optioneel alle merken mogelijk, met sectiafsluiting Trimble XCN1050, optioneel alle merken mogelijk, met sectiafsluiting Trimble XCN1050, optioneel alle merken mogelijk, met sectiafsluiting Trimble XCN1050, optioneel alle merken mogelijk
BesturingFuseebesturing door middel van gyroscoop Fuseebesturing door middel van gyroscoop Fuseebesturing door middel van gyroscoop Fuseebesturing door middel van gyroscoop
Standaard wielenVF 380/90R46 VF 380/90R46 VF 380/90R46 VF 380/90R46
RemmenLuchtreminstallatie met ALR (lastafhankelijk remventiel) Luchtreminstallatie met ALR (lastafhankelijk remventiel) Luchtreminstallatie met ALR (lastafhankelijk remventiel) Luchtreminstallatie met ALR (lastafhankelijk remventiel)
VeringHydraulisch geveerde as, hydraulisch geveerde dissel Hydraulisch geveerde as, hydraulisch geveerde dissel Hydraulisch geveerde as, hydraulisch geveerde dissel Hydraulisch geveerde as, hydraulisch geveerde dissel
