ST-serie zelfrijdende veldspuit

De Delvano ST-serie zelfrijdende veldspuiten zijn geavanceerde machines met een tankinhoud van 3300 tot 7000 liter en spuitboombreedtes van 24 tot 57 meter met een vaste spoorbreedte. De ST is een volledig uitgevoerde veldspuit die uit te breiden is met alle mogelijke opties.

De voor- en achteras zijn pendelend opgehangen en voorzien van hydraulische vering wat voor comfortabele rijeigenschappen zorgt. Dit resulteert in een stabiele machine met een spuitboom die minimaal wordt beïnvloed door oneffenheden in het veld.

De machine wordt volledig hydraulisch aangedreven door wielmotoren op alle vier de wielen. Standaard is de maximum snelheid van de ST zelfrijdende veldspuit 40 km/uur. Optioneel is een maximum snelheid van 50 km/uur mogelijk.

Bovendien is de veldspuit uitgevoerd met een categorie-4 cabine, compleet met koolstoffilters en overdruk. Dit biedt de chauffeur optimale bescherming. Alle functies van de veldspuit worden met het 15" touchscreen en de joystick bediend. Met de joystick kunnen de bomen worden geopend en gesloten en kan het spuitsysteem worden bediend.

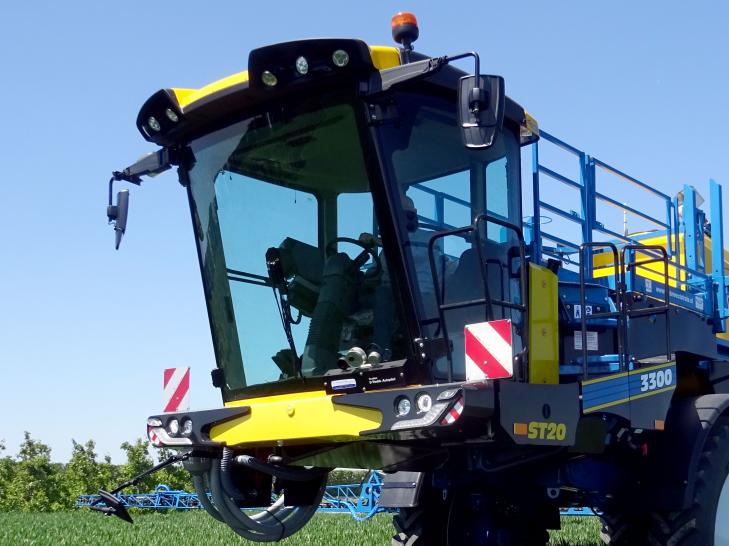

Cabine

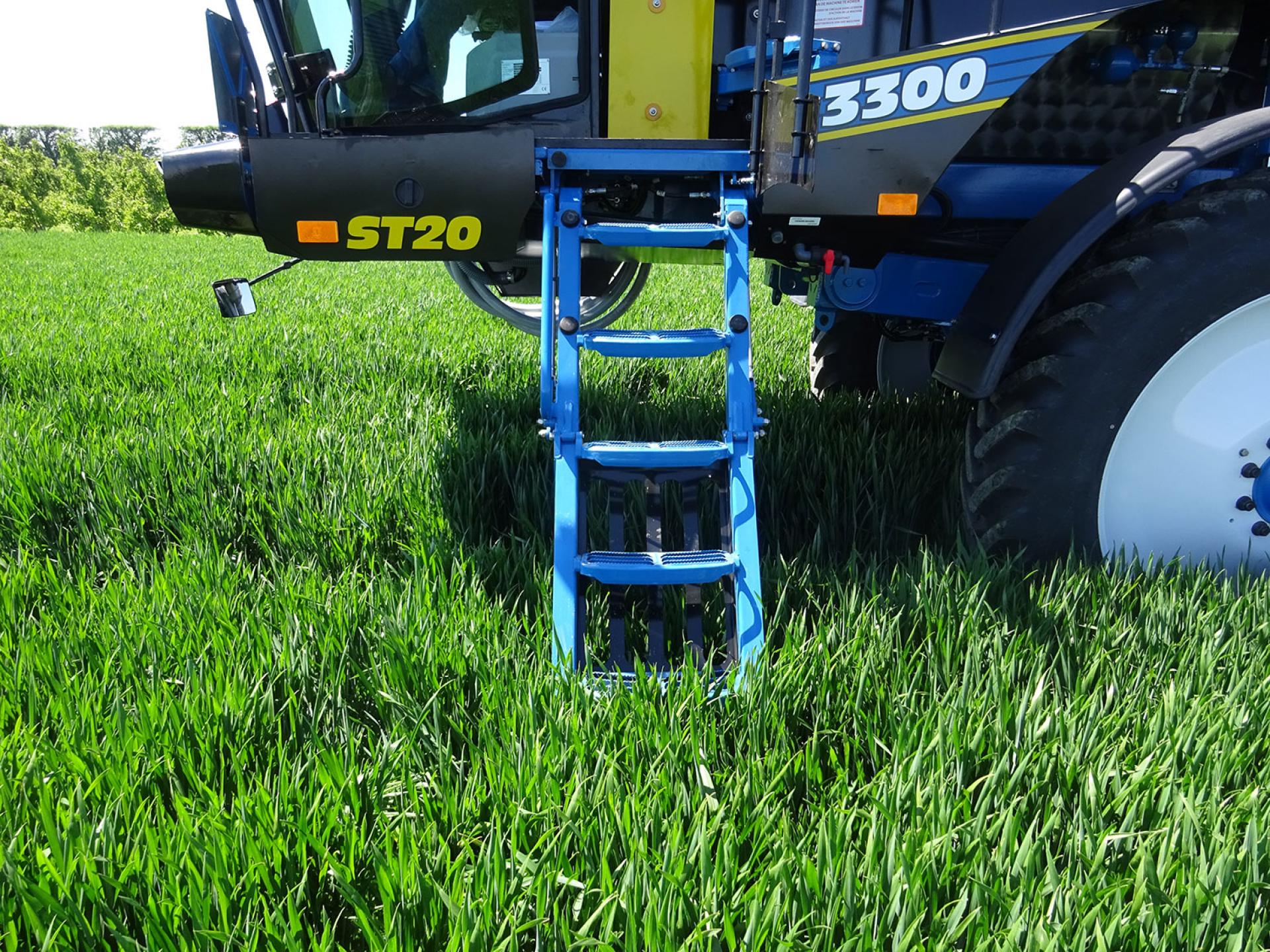

Over de bereikbaarheid van de cabine en de vulplaats van de tank is zeer goed nagedacht. Een goede opstap is verzekerd door een brede trap. Deze trap is gekoppeld aan de handrem en vouwt vóór het rijden onder de cabine.

Categorie 4

De cabine voor de zelfrijdende spuiten van Delvano voldoet aan de categorie-4 certificering. De cabine is voorzien van vier koolstoffilters die naast stof ook schadelijke stoffen opnemen. Daarnaast is de cabine voorzien van een overdruksysteem waardoor stoffen de cabine niet binnen kunnen dringen.

Delvano zelfrijdende veldspuiten zijn standaard voorzien van automatische klimaat controle. Onder de ruim bemeten bijrijdersstoel zit een kleine koelbox geïntegreerd.

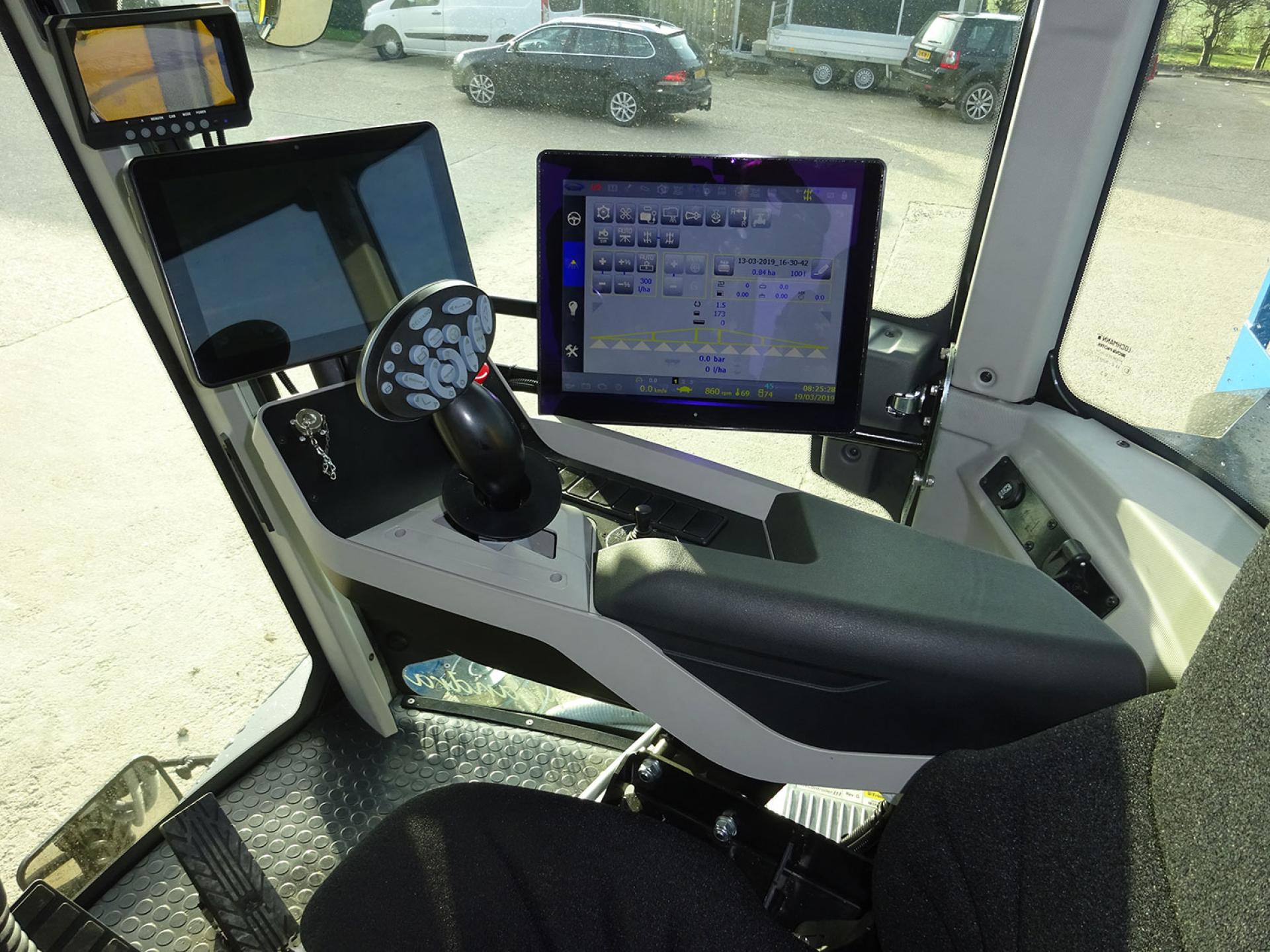

Touchscreen en Joystick

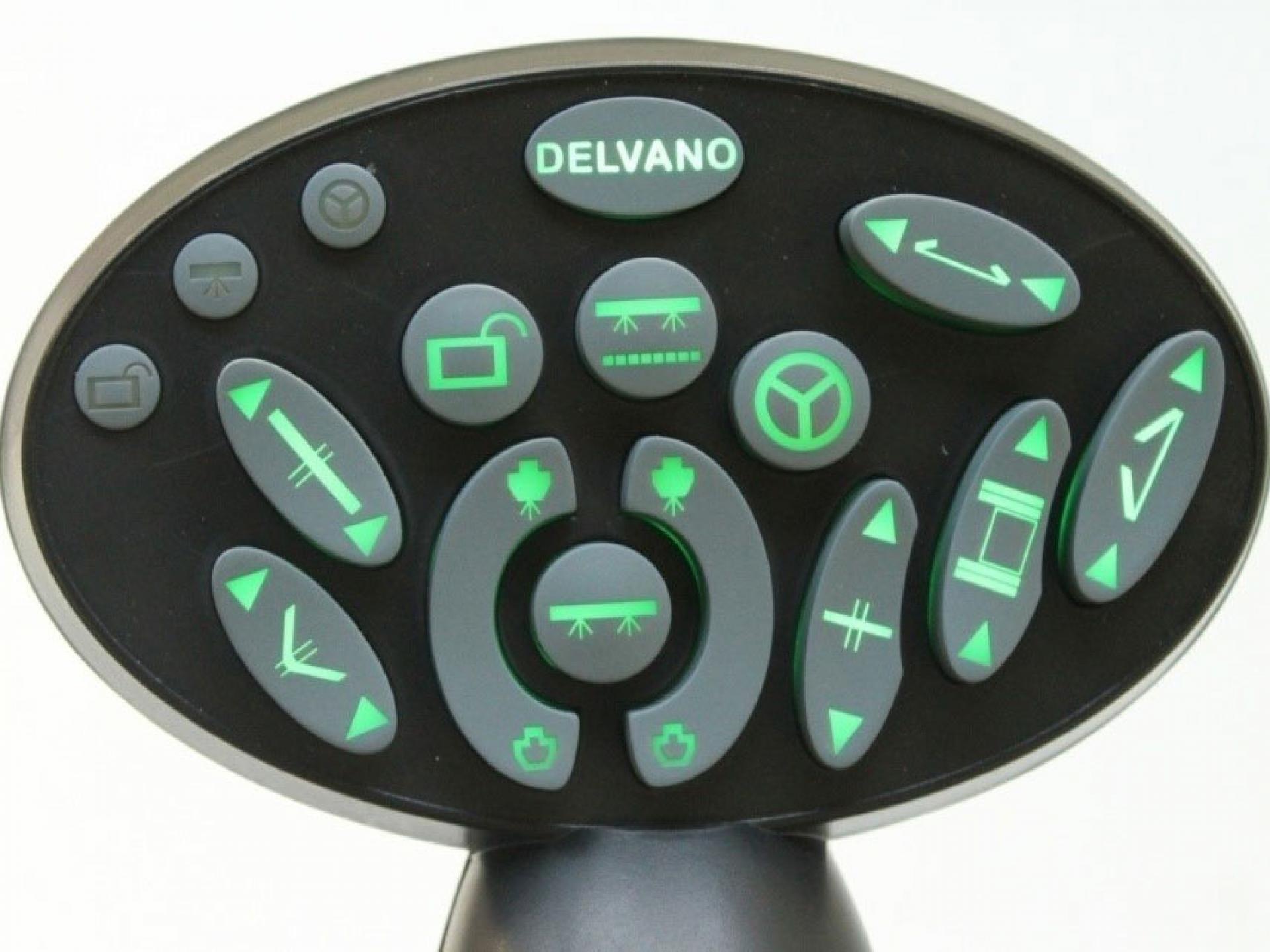

In de cabine kunnen alle functies worden bediend op een 15-inch touchscreen aan de rechterzijde van de chauffeur. Op de armleuning bevindt zich de Joystick waarmee directe bedieningen kunnen worden verricht, zoals het aanpassen van de rijrichting en het bedienen van de spuitboom en de hoofdkraan.

Middels de bekende Fahr-automaat met cruisecontrol wordt de rijsnelheid geregeld, zodat de chauffeur de handen vrij heeft voor de bediening van het spuitgedeelte.

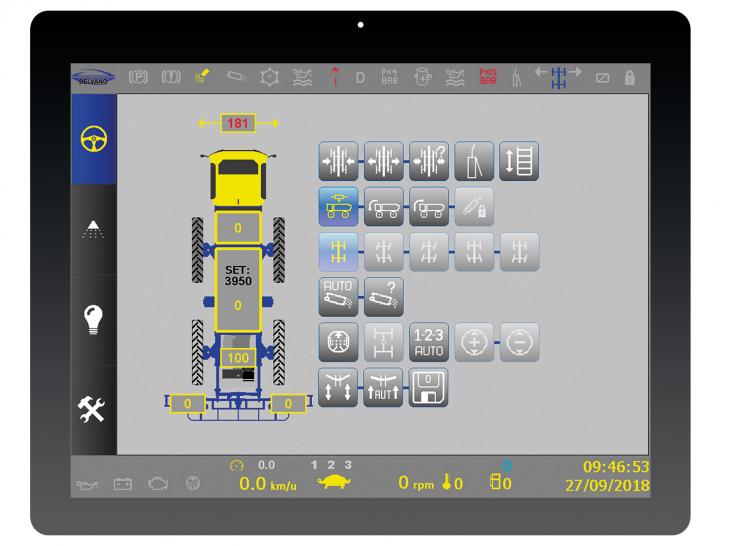

Uitgekiende bediening

Op het scherm in de cabine kunnen alle functies van de machine worden bediend. Aan de linkerzijde van het scherm zijn vier toetsen geplaatst. Hiermee kunnen de onderliggende instellingen worden geactiveerd.

In het voertuiginstellingenscherm kunnen spoorbreedtes voorgeprogrammeerd worden, de 2/4 wielbesturing en hondegang worden ingesteld, het optionele bandendrukwisselsysteem worden bediend en, als optie, kunnen in dit gedeelte ook de boomhoogte-instelling en de Geometrie- Variabel ingesteld worden.

Met de algemene spuitinstellingen kunnen alle functies van de spuitcomputer ingegeven worden. Alle elektrische kranen en secties kunnen hier ook worden bediend.

Ook kan alle verlichting op de machine worden bediend en kunnen basis parameters worden aangepast en foutcodes uitgelezen worden.

Extern display

Via het externe display op het vulplateau kan de benodigde hoeveelheid spuitvloeistof voorgeprogrammeerd worden. Als de ingegeven limiet bereikt is stopt de pomp automatisch met het vullen van de tank. Tevens kunnen alle elektrische kranen van de spuit bediend worden op dit display.

Het is mogelijk om bij de vulslang naast de cabine een tweede extern display te plaatsen.

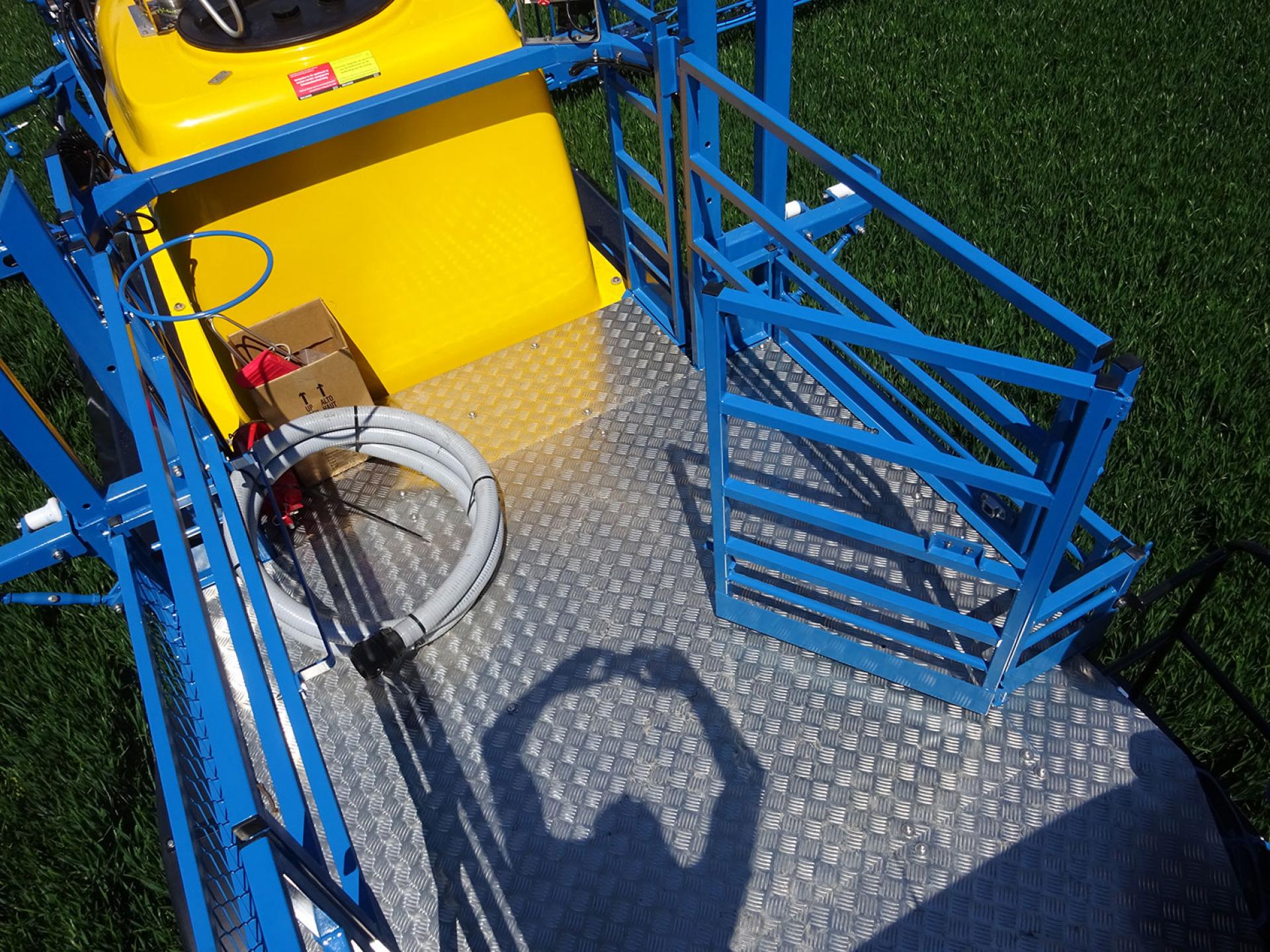

Plateau

Het plateau van de Delvano ST is ruim genoeg om een grote hoeveelheid gewasbeschermingsmiddelen mee te nemen. Het is mogelijk om met een heftruck een pallet of middelenkist te laden vanaf de zijkant van de machine. Daarnaast kan er eventueel nog een middeleninjectiesysteem worden gemonteerd. Hierbij blijft er genoeg ruimte over om de tank te vullen en het fust te reinigen. Vanaf het plateau is de tankopening goed toegankelijk.

De opening is voorzien van een fustreiniger waarmee verpakkingen van gewasbeschermingsmiddelen op een eenvoudige wijze gereinigd kunnen worden. In de vulopening bevindt zich een RVS zeef met een nylon doek wat de binnenkomende vloeistof filtert.

Spuitsysteem

Voor het vullen van de tank is rechts naast de cabine een 10 meter lange vulslang met aansluiting aangebracht. Het is mogelijk om de zelfrijdende veldspuiten te voorzien van een hydraulisch bediende vularm. Hiermee is het mogelijk om vanuit de cabine de tank te vullen uit een waterloop.

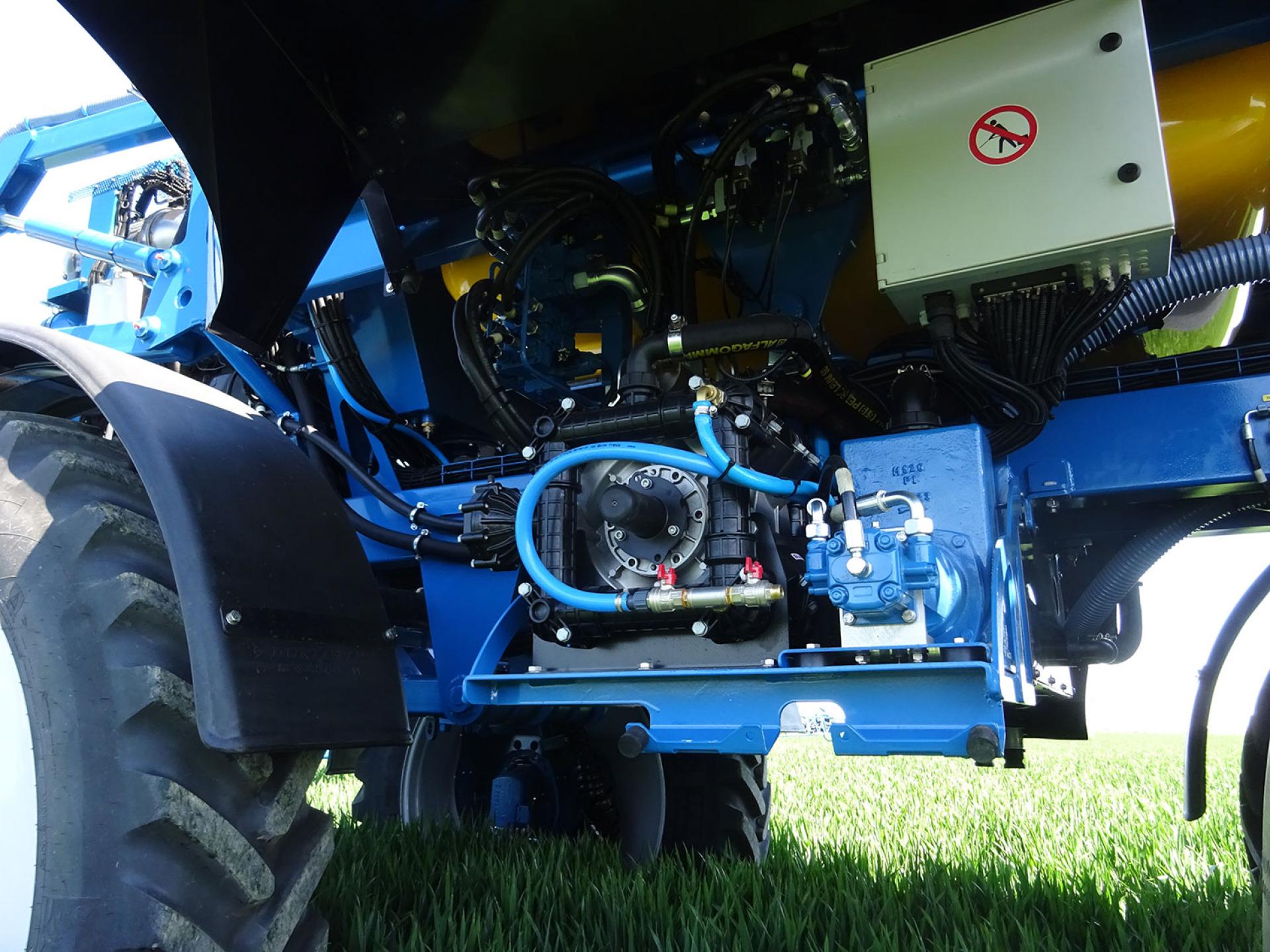

Bij de spuitmachines van Delvano is het vulcircuit en het spuitcircuit gescheiden. Door de montage van een aparte, onderhoudsvrije vulpomp kan het vullen van de tank in korte tjid worden gerealiseerd. Tegelijkertijd kan de spuitpomp de inhoud van de tank roeren. Deze werkwijze laat het toe dat er geen driewegkranen bediend hoeven te worden bij het vullen van de tank. De spuitpomp is leverbaar in meerdere varianten met verschillende capaciteiten, afhankelijk van de tankinhoud en de spuitboombreedte.

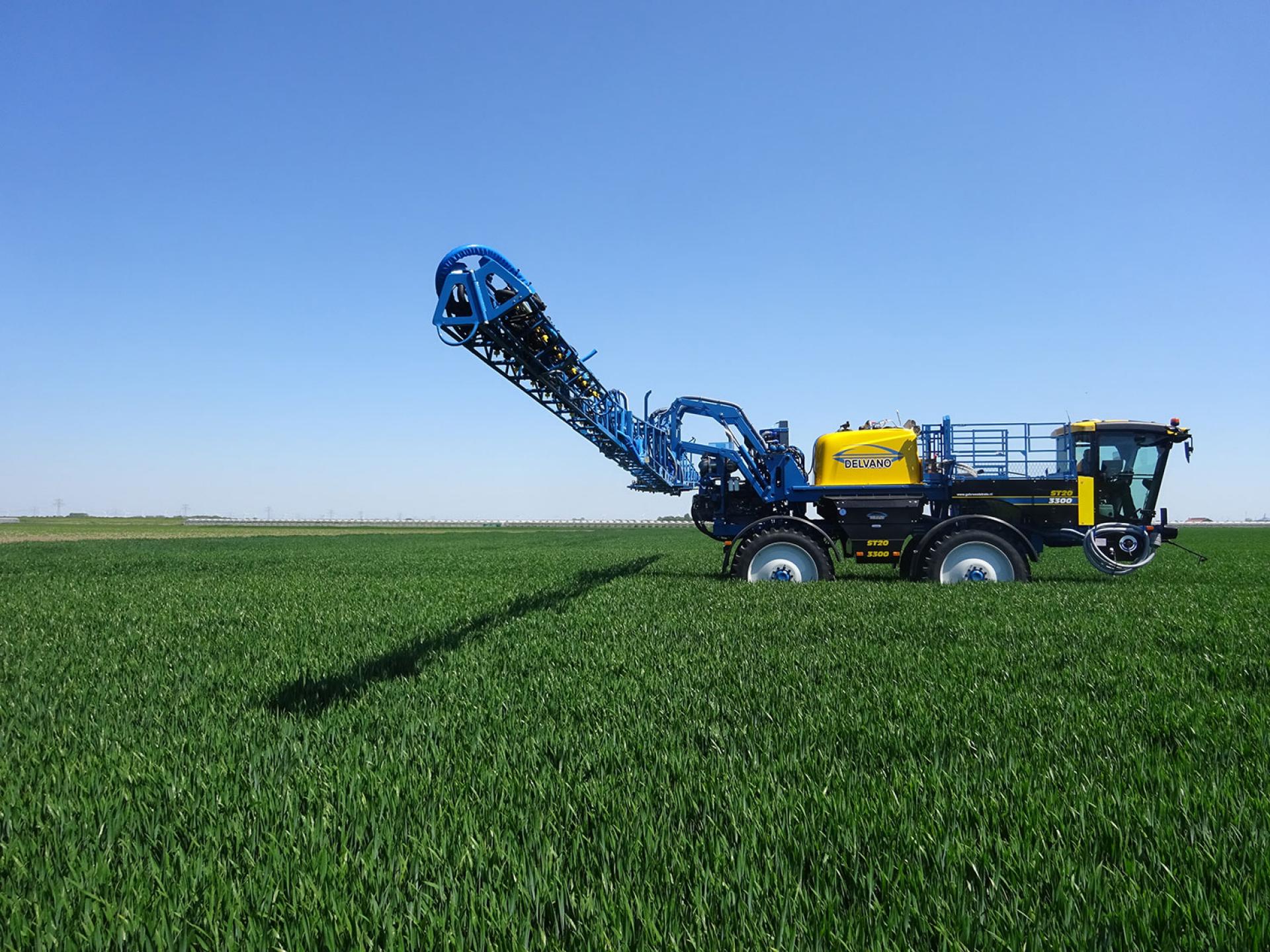

Spuitboom

De spuitbomen opgebouwd in een robuuste vakwerkconstructie. De leidingen, dophouders en de doppen bevinden zich binnen het raamwerk van de boom, zodat een optimale bescherming is gewaarborgd.

Door de 1-puntsophanging bepaalt de zwaartekracht de balans van de boom, zonder ingrijpen van de chauffeur.

Opties

Wingssprayer

Met Wingssprayer wordt de driftreductie naar het oppervlaktewater beperkt met 99% tijdens gewasbeschermings werkzaamheden.

Bi-Air

Het luchtondersteuningssysteem van Delvano zorgt voor een continue luchtstroom achter de spuitdoppen, waardoor de drift sterk wordt gereduceerd.

Dynamic-Pulse spray

Met Dynamic-Pulse-Spray systeem wordt elke dop pulserend aangestuurd waardoor overdosering en overlap beperkt kan worden.

Geometrie Variabel

Spuitbomen links en rechts onafhankelijk van elkaar op trekken of laten zakken in V-vorm om obstakels te vermijden.

MagGrow

Spuittechniek met het uitgangspunt dat magnetische velden invloed hebben op de fysische eigenschappen van spuitvloeistof en spuitdruppels.

Middeleninjectie

Middeleninjectie heeft vele voordelen ten aanzien van het milieu, zoals het reduceren van de vervuiling omdat leegspuiten en het reinigen van de tank niet meer nodig is.

Airtec

Met Airtec hoeven er minder liters per hectare verspoten te worden en geeft betere gewasbedekking. Daarnaast is het systeem ook nog eens minder mileubelastend.

Auto-Eco-Clean

Met het Auto-Eco-Clean spoelprogramma wordt het spuitcircuit efficiënt gereinigd met zo min mogelijk water.

Varioselect

Met Varioselect worden de spuitdoppen elektrisch bediend en kunnen de doppen via het touchscreen worden gekozen, zonder de dophouder te hoeven verdraaien.

Productspecificaties

Model ST20 ST27
Standaard tankinhoud3300 liter6000 liter
Tankinhoud optioneel5000 liter7000 liter
Inhoud schoonwatertank500 liter700 liter
Spuitboombreedte27 - 45 meter33 - 57 meter
Spuitboomhoogte50 - 280 centimeter50 - 280 centimeter
Spuitboomhoogte optioneel30 - 260 centimeter30 - 260 centimeter
Aantal sectiesNaar keuze Naar keuze
SpuitpompAR250 (optioneel AR330 of AR380) AR250 (optioneel AR330 of AR380)
Capaciteit spuitpomp250 (optioneel 330 of 380) liter per minuut250 (optioneel 330 of 380) liter per minuut
Capaciteit vulpomp700 liter per minuut700 liter per minuut
Filters1 aanzuigfilter 2,5" en 1 zelfreinigend persfilter 1 aanzuigfilter 2,5" en 1 zelfreinigend persfilter
BedieningTouchscreen 15" met joystick Touchscreen 15" met joystick
SpuitcomputerGeïntegreerd in touchscreen Geïntegreerd in touchscreen
GPS systeem (optioneel)Trimble XCN1050, optioneel alle merken mogelijk Trimble XCN1050, optioneel alle merken mogelijk
MotorDeutz TCD 6.1.L6 160 kW (218 pk) stage V Deutz TCD 6.1.L6 180 kW (245 pk) stage V
Inhoud brandstoftank340 liter + 21 liter Ad Blue 340 liter + 21 liter Ad Blue
AandrijvingVolledig hydraulisch met veld- en wegsnelheid Volledig hydraulisch met veld- en wegsnelheid
WielbesturingAutomatische 2 - 4 wielbesturing Automatische 2 - 4 wielbesturing
Wielophanging4 onafhankelijk pendelende wielen 4 onafhankelijk pendelende wielen
Spoorbreedte1,80 - 2,25 meter vast spoor 1,80 - 2,25 meter vast spoor
Standaard wielenVF 380/90R46 VF 380/90R46
Snelheid0-40 km/uur bij 1650 rpm. Optie: 50 km/uur 0-40 km/uur bij 1650 rpm. Optie: 50 km/uur
Breedte machine2550 mm3000 mm
Hoogte machine3850 mm3975 mm
Wielbasis3300 mm4000 mm
Lengte9970 mm10500 mm
Bodemvrijheid1180 mm1230 mm
